Proyecto: Banco de Condensadores con Reactancias Antirresonantes
Ante la presencia de armónicos en la red eléctrica de un cliente industrial en Lima, Voltiva Group diseñó e implementó un banco de condensadores con reactancias de protección para corregir el factor de potencia y eliminar el riesgo de resonancia eléctrica.
Durante el estudio de calidad de energía se detectó un THD elevado debido al uso de variadores de frecuencia y cargas no lineales. Por ello, un banco convencional habría amplificado los armónicos, afectando la estabilidad del sistema. La solución técnica fue instalar un banco de condensadores con reactancias sintonizadas que actúan como filtros pasivos, atenuando los armónicos de 5.º y 7.º orden y permitiendo una compensación segura.
Solución técnica aplicada

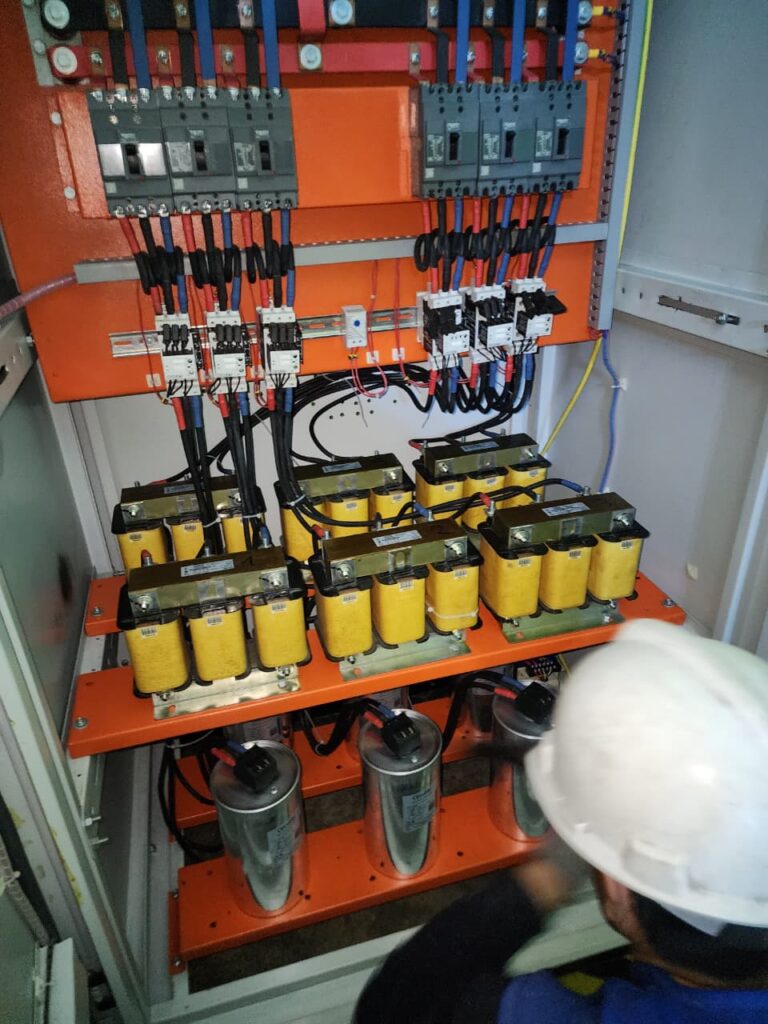

El sistema se implementó con una potencia total de 300 kVAr, distribuida en etapas automáticas para compensar dinámicamente la demanda reactiva.

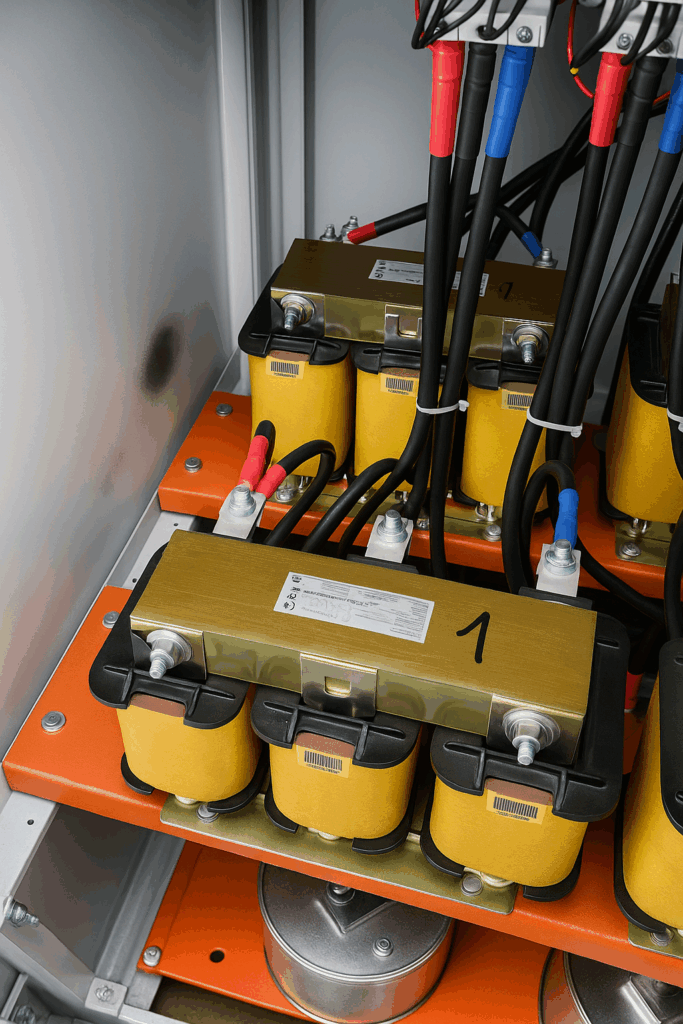

Cada etapa cuenta con reactancias sintonizadas al 7 % (189 Hz), diseñadas para proteger los condensadores y bloquear armónicos de baja frecuencia.
El tablero incluye controlador digital de factor de potencia, protección termomagnética y ventilación forzada, garantizando operación continua y segura.
Esta configuración permitió mejorar el factor de potencia hasta valores superiores a 0.98, además de reducir el contenido armónico total (THD) en más de un 40 %, evitando resonancia y sobrecargas en el punto de conexión.
Resultados obtenidos
- Corrección efectiva del factor de potencia.
- Eliminación del riesgo de resonancia.
- Mayor eficiencia energética y menor penalización por consumo reactivo.
- Cumplimiento de estándares de calidad de energía según IEEE 519 y OSINERGMIN.
Ficha técnica del proyecto
| Parámetro | Descripción |
|---|---|
| Tipo de sistema | Banco de condensadores con reactancias (antirresonante) |
| Aplicación | Corrección de factor de potencia y mitigación de armónicos |
| Nivel de sintonía | 7 % (189 Hz) |
| Tensión nominal | 440 V |
| Potencia reactiva instalada | 300 kVAr |
| Control | Automático por etapas |
| Año de implementación | 2026 |
| Ubicación | Lima, Perú |
