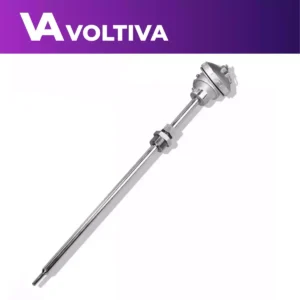

TERMOCUPLA TIPO K – BULBO RECTO CON PUNTA REDUCIDA Y ROSCA MÓVIL
Descripción General
Termocupla tipo K (NiCr–Ni) con bulbo recto y punta reducida para mayor sensibilidad térmica, equipada con rosca móvil (campanilla regulable) que permite ajustar la profundidad de inmersión sin necesidad de desmontar la línea de proceso.
Su diseño robusto y de respuesta rápida la hace ideal para procesos industriales de alta precisión, como hornos, calderos, tanques, líneas térmicas y sistemas de control de temperatura.
Fabricada con acero inoxidable o Inconel de alta resistencia, garantiza durabilidad, exactitud y facilidad de instalación.
Especificaciones Técnicas
Parámetro | Descripción |
|---|---|
Tipo de sensor | Termopar Tipo K (NiCr–Ni) – Norma IEC 584 / ANSI MC96.1 |
Tipo de unión | Aislada (opcional: puesta a tierra) |
Grado de precisión | Clase 1 – IEC 584 |
Rango de temperatura de servicio | –70 °C a 1200 °C |
Temperatura recomendada de operación | 0 °C a 1000 °C |
Elemento sensor | Cable mineral compactado con óxido de magnesio (MgO 99 %) |
Bulbo del sensor | Ø 6.35 mm (cuerpo) con punta reducida Ø 3 mm × 200 mm (personalizable) |
Material del bulbo | Acero inoxidable AISI 316 / AISI 310 / Inconel 600 |
Conexión a proceso | Rosca móvil ½″ NPT M – acero inoxidable AISI 316 (ajustable) |
Cabezal de conexión | Aluminio inyectado IP67 con tapa roscada, cadena y prensaestopa |
Aislamiento interno | Compactado con MgO de alta pureza |
Salida eléctrica | Block cerámico 2 hilos / Transmisor 4–20 mA opcional |
Tiempo de respuesta (t63%) | < 1 s en aire a 300 °C |
Grado de protección | IP67 – IEC 60529 |
Certificación | IEC 584 / ASTM E230 / NTP ISO 4435 |
Origen | Fabricado en Perú con insumos USA |
Opcionales
Longitud de bulbo de 50 mm a 300 mm
Cable tipo teléfono en teflón o silicona (alta temperatura)
Punta plana o cónica según aplicación
Mini conector hembra o adaptador estándar
Certificado de calibración trazable a NIST
Ideal para mantenimiento industrial, inspección térmica, laboratorios, control de hornos, monitoreo de motores y equipos de refrigeración o calefacción.
El bulbo encamisado brinda protección mecánica, el cable tipo teléfono ofrece gran flexibilidad, y el mini conector macho permite una conexión rápida a instrumentos portátiles o dataloggers.
