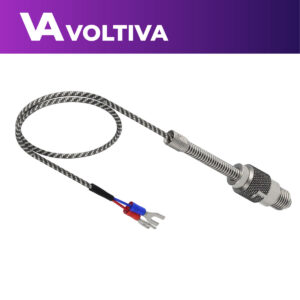

TERMOCUPLA TIPO J – CAMPANILLA REGULABLE Y BULBO CÓNICO PRECABLEADA CON CABLE ESPECIAL
Descripción General
Termocupla tipo J (Fe–CuNi) precableada con bulbo cónico y campanilla regulable (rosca móvil) para ajuste de inmersión.
Diseñada para mediciones de temperatura en procesos industriales exigentes, combina una respuesta térmica rápida, robustez mecánica y resistencia a vibración o humedad.
El cable especial de alta temperatura garantiza confiabilidad eléctrica y durabilidad en entornos con exposición a calor, aceites o agentes químicos.
Especificaciones Técnicas
Parámetro | Descripción |
|---|---|
Tipo de sensor | Termopar Tipo J (Fe–CuNi) conforme IEC 584 |
Tipo de unión | Aislada (opcional: puesta a tierra) |
Grado de precisión | Clase 1 – IEC 584 |
Rango de temperatura de servicio | 0 °C a 750 °C |
Rango de operación recomendada | 0 °C a 500 °C |
Elemento sensor | Alambre Fe–CuNi Ø 0.5 mm compactado con MgO 99 % |
Bulbo del sensor | Cónico Ø 6.35 mm → Ø 3 mm × 150 mm (personalizable) |
Material del bulbo | Acero inoxidable AISI 316 / AISI 310 (según aplicación) |
Campanilla regulable (rosca móvil) | Rosca ½″ NPT M en acero inoxidable AISI 316 – ajustable |
Cable de conexión | Cable especial Tipo J AWG 24 – aislamiento de fibra de vidrio + malla inoxidable (alta temperatura) |
Longitud de cable | 1.5 m estándar (personalizable hasta 10 m) |
Conector final | Mini plug Tipo J (ANSI MC96.1) o terminales abiertos |
Tiempo de respuesta (t63%) | < 1 s en aire a 300 °C |
Grado de protección | IP65 / IP67 (según sellado) |
Certificación | IEC 584 / ASTM E230 / NTP ISO 4435 |
Origen | Fabricado en Perú con insumos USA |
Opcionales
Longitudes de bulbo y cable personalizables
Material del bulbo en Inconel 600 o AISI 446
Cable especial con blindaje trenzado o teflón (PTFE)
Transmisor 4–20 mA integrado en línea
Certificado de calibración o contrastación trazable NIST
Ideal para hornos, calderos, tanques, líneas de proceso y sistemas de control térmico industrial.
El bulbo cónico proporciona una respuesta térmica más rápida, la campanilla regulable permite un montaje adaptable, y el cable especial ofrece mayor durabilidad eléctrica y térmica en ambientes industriales agresivos.
