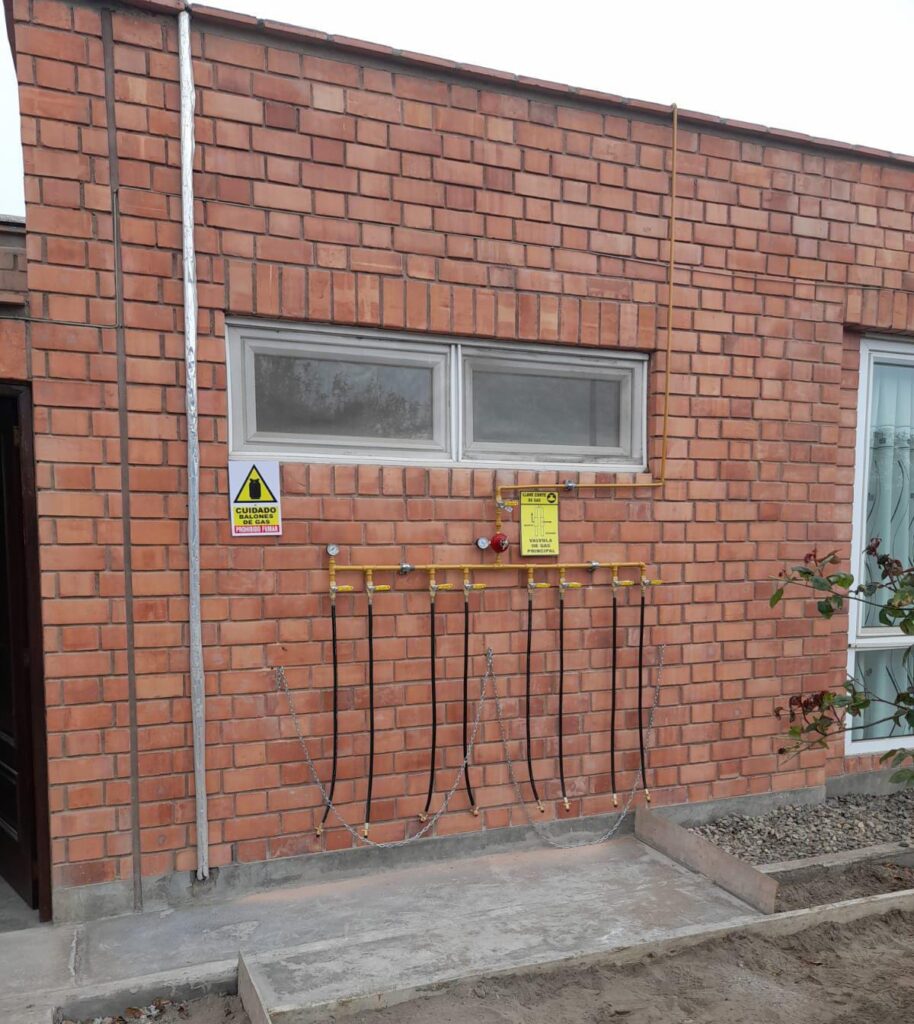

Instalación de Manifold para Gas
¿Qué es un manifold de gas?
Un manifold de gas (también conocido como colector o distribuidor de gas) es un sistema de tuberías y válvulas que permite conectar varios balones o tanques de gas GLP o GN a una línea común de suministro.
Su función es garantizar un flujo estable y continuo de gas, indispensable en hornos, cocinas industriales, panaderías, plantas de secado, calderas y otras aplicaciones térmicas.
Aplicaciones principales
- Restaurantes y hoteles: para alimentar cocinas, freidoras, hornos y parrillas con presión constante.
- Industrias y panaderías: para hornos de cocción, secado o fundición, donde la continuidad de gas es crítica.
- Procesos térmicos o de calentamiento industrial: en hornos rotativos, túneles de calor o líneas de producción.
Beneficios de instalar un manifold de gas
- 🔸 Suministro continuo: permite usar varios cilindros simultáneamente o en bancos alternos (A/B).
- 🔸 Seguridad total: reduce fugas al centralizar las conexiones y utilizar válvulas de retención.
- 🔸 Ahorro y eficiencia: estabiliza la presión de trabajo y mejora la combustión de los equipos.
- 🔸 Facilidad de mantenimiento: cambio de balones sin interrumpir la operación.
- 🔸 Orden y limpieza: evita mangueras sueltas o cilindros dispersos en áreas de trabajo.
Pasos para una instalación profesional de manifold de gas
1. Evaluación del sistema
Se analiza el tipo de gas (GLP o GN), el caudal requerido, el consumo máximo simultáneo y la distancia al área de consumo.
También se verifica la ventilación, protección contra calor y cumplimiento de normas como DS N° 004-2010-EM (Perú) o NFPA 58.
2. Montaje del manifold
- Se fija el colector principal (tubería de acero o cobre de alta presión).
- Se instalan válvulas check, manómetros, reguladores de primera y segunda etapa, y válvulas de alivio.
- Los balones o tanques se conectan mediante flexibles de acero trenzado certificados.
- Todo el sistema debe estar anclado a una estructura firme y ventilada, protegida del sol y lluvia.
3. Conexión hacia los equipos
- Desde el manifold se distribuye el gas hacia la línea principal de consumo (por ejemplo, un horno o una cocina central).
- Se colocan reguladores secundarios para controlar la presión final de trabajo según el tipo de quemador.
- Se instalan válvulas de cierre rápido en puntos estratégicos de seguridad.
4. Pruebas y puesta en marcha
- Se realiza prueba de fugas con agua jabonosa o detector electrónico.
- Se calibra la presión de salida.
- Se etiquetan las válvulas y se coloca señalización de “Peligro – Gas Inflamable” y “No fumar”.
Recomendaciones de seguridad
- Mantener el área ventilada y libre de fuentes de ignición.
- No usar mangueras plásticas ni conexiones improvisadas.
- Programar mantenimientos preventivos trimestrales.
- Utilizar solo componentes certificados (válvulas, reguladores, mangueras, manómetros).
Soluciones de Voltiva
En Voltiva diseñamos e instalamos sistemas de manifolds de gas personalizados para cocinas industriales, hornos, panaderías, hoteles e industrias.
Nuestros servicios incluyen:
- Ingeniería y dimensionamiento del sistema.
- Instalación certificada y pruebas de presión.
- Integración con detectores de fuga y sistemas automáticos de corte.
- Asesoría en cumplimiento normativo y mantenimiento preventivo.
